Afriso Zusatzheizung BEH 460 ohne elektrisches Heizelement

Afriso Zusatzheizung

BEH 460 ohne elektrisches Heizelement

ANWENDUNG:

Der Durchlauferhitzer BEH, ausgestattet mit einem elektrischen Heizelement, findet Anwendung in Zentralheizungssystemen. Er wird in den Verlauf der Heizungsanlage zwischen der Wärmequelle und der Zentralheizungsinstallation oder dem Wärmespeicher montiert. Das Gerät erwärmt das Heizmedium im Durchlaufverfahren effizient auf die gewünschte Temperatur und sorgt so für optimale Wärmebedingungen.

BESCHREIBUNG UND BAUTEILE:

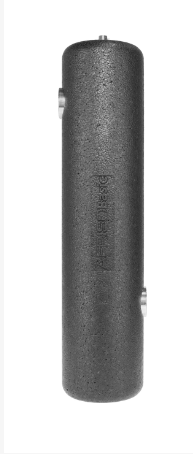

Der Durchlauferhitzer BEH zeichnet sich durch eine Konstruktion aus Stahlkorpus aus, der mit einer Zinkschicht überzogen ist, was eine hohe Korrosionsbeständigkeit gewährleistet. Er beinhaltet ein elektrisches Heizelement, das in Leistungsvarianten von 2 kW oder 3 kW verfügbar ist, je nach gewähltem Modell. Jedes Heizelement ist mit einem eingebauten Sicherheitsthermostat ausgestattet, was den Schutz beim Gebrauch erhöht. Ergänzt wird die Konstruktion durch einen manuellen Entlüfter und eine zweiteilige Wärmeisolierung aus EPP (expandiertem Polypropylen), die den Wärmeverlust effektiv minimiert.

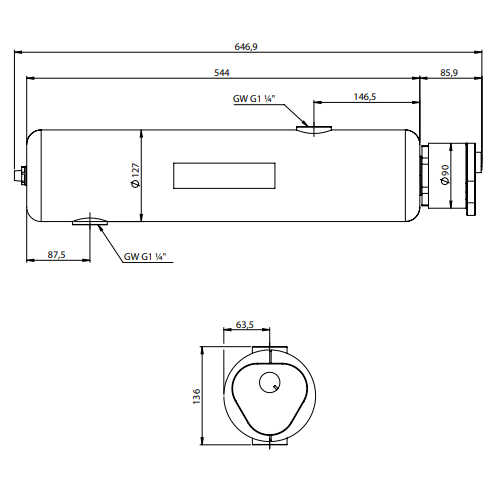

MAßE

MONTAGE

Vor der Montage des BEH-Durchlauferhitzers ist es notwendig, die Installation gründlich zu spülen, um alle Reste von Löt-, Schneidarbeiten usw. zu entfernen. Zum Schutz des Systems vor Verunreinigungen und Korrosion wird die Installation eines magnetischen Schmutzabscheiders ADS AFRISO und die Verwendung eines Korrosionsinhibitors BCI AFRISO empfohlen.

Montageanleitung

Der BEH-Durchlauferhitzer kann sowohl vertikal als auch horizontal montiert werden. Bei der vertikalen Montage sollte er so positioniert werden, dass der manuelle Entlüfter oben und das Heizelementgehäuse unten ist. Eine Montage mit dem Heizelement oben ist nicht zulässig, da dies zu einer ungleichmäßigen Wärmeverteilung und dem Risiko des Durchbrennens des Heizelements führen kann. Für die horizontale Montage wird die zusätzliche Installation eines Entlüfters an einer anderen Stelle der Anlage empfohlen, um eine effektive Entlüftung zu gewährleisten.

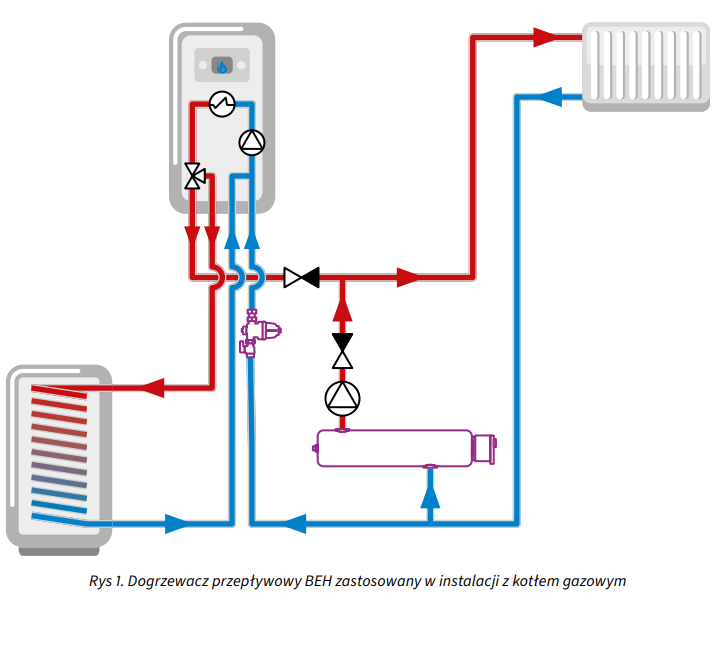

Der Durchlauferhitzer sollte direkt an den Rohren der Installation unter Verwendung der internen Gewinde G1¼" gemäß den beispielhaften Anwendungsschemata montiert werden. In begründeten Fällen, beispielsweise wenn die Installation aus Kunststoff besteht, wird die Verwendung zusätzlicher Rohrschellen empfohlen. Bei der Montage sollte ein Mindestabstand von 10 cm zu umgebenden Elementen eingehalten werden. Befindet sich zwischen der Wärmequelle und dem Durchlauferhitzer ein Absperr- oder Rückschlagventil, sollte ein Sicherheitsventil so nah wie möglich am Durchlauferhitzer auf der Zuleitungsrohrleitung installiert werden. Der Öffnungsdruck dieses Ventils sollte dem Druck des Quellventils entsprechen.

WARTUNG

Die Dichtheit der Verbindungen sollte regelmäßig überprüft werden. In regelmäßigen Abständen wird empfohlen, den manuellen Entlüfter zu verwenden, um angesammelte Luft im Durchlauferhitzer zu entfernen.

GARANTIE

Der Hersteller gewährt eine 24-monatige Garantie auf das Gerät ab dem Kaufdatum bei AFRISO Sp. z o.o. Die Garantie erlischt bei eigenmächtigen Modifikationen oder einer Installation, die nicht gemäß dieser Montage- und Gebrauchsanweisung erfolgt.
